Tarjoamme täydellisen valikoiman pyöriviä ja lineaarisia etiketöintikoneita – mukaan lukien 12/16/24-aseman kuumasulate OPP-mallit ja 4/6/8/12/16/24-aseman liimatarraversiot – suunniteltu juoma-, kosmetiikka-, lääke- ja päivittäisiin kemiallisiin sovelluksiin.

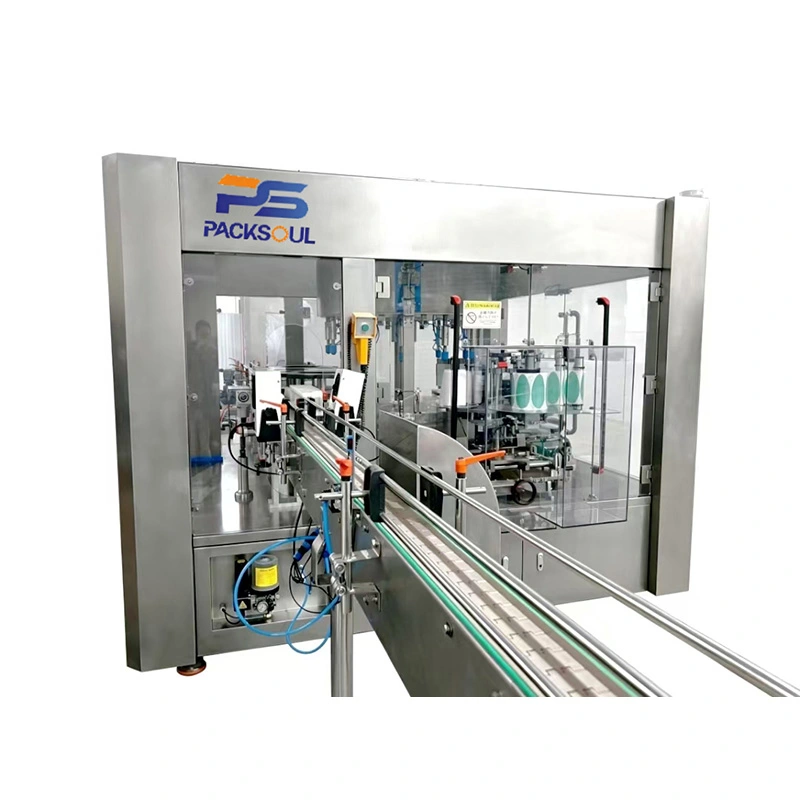

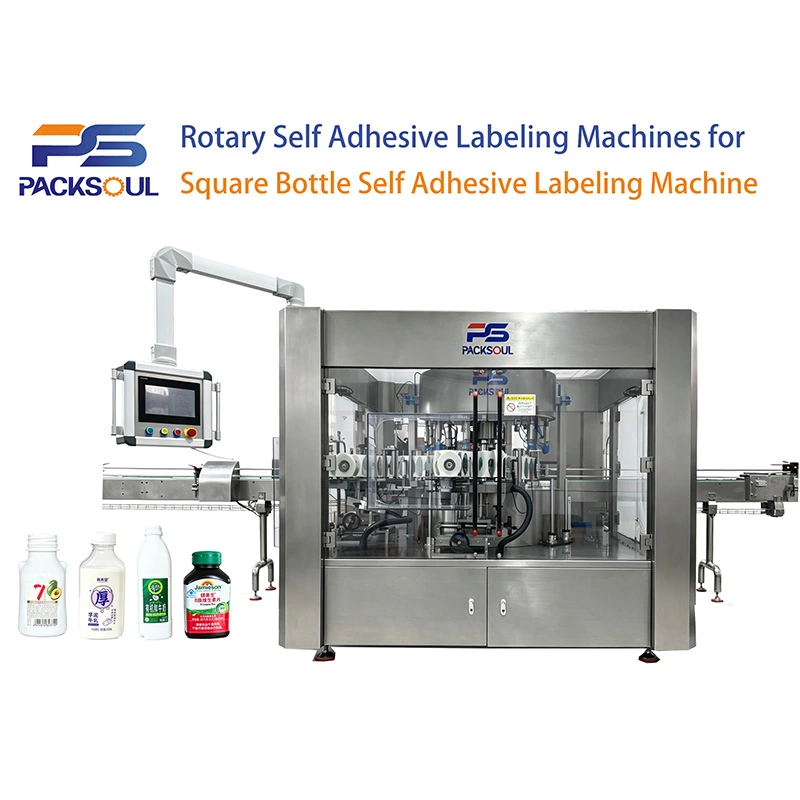

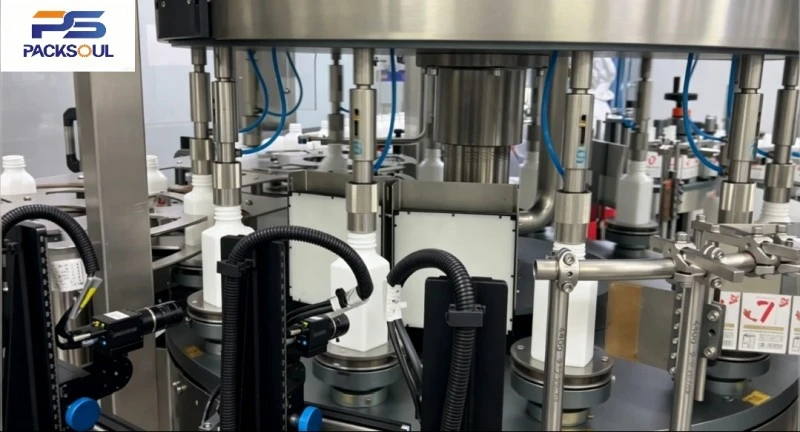

Neliönmuotoinen pullo itseliimautuva etikettikone on nopea automaattinen etiketöintikone, joka on suunniteltu neliömäisille, suorakaiteen muotoisille ja litteän neliön säiliöille. Se tukee yksipuolista, kaksipuolista ja monipuolista kulmamerkintää.

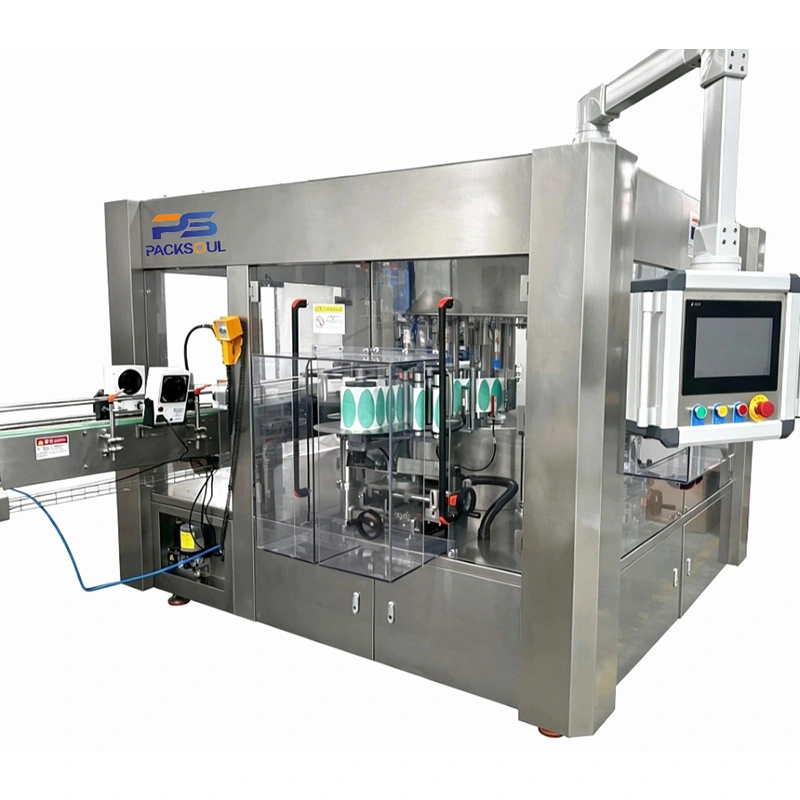

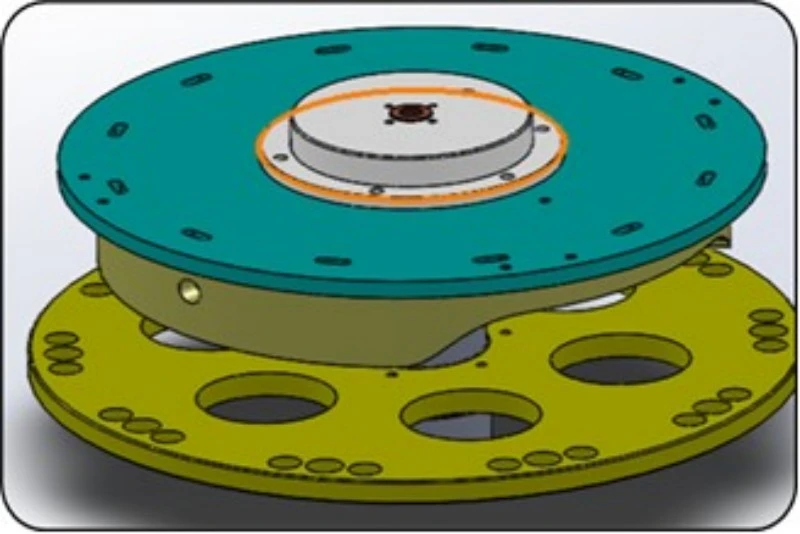

Kone koostuu alustasta, kuljetinjärjestelmästä, pyörivästä pöydästä, kahdesta merkintäasemasta, servoasemointikiinnittimistä ja sähköisestä ohjausjärjestelmästä. Erittäin tarkka tähtipyörän erotus ja 12 erillistä servokiinnitystä sijoittavat jokaisen pullon turvallisesti ja varmistavat tarkan merkinnän kulmissa ja sivupinnoissa.
Kone voi toimia itsenäisesti tai integroida täyttö- ja korkkilinjojen kanssa suuria tuotantomääriä varten.

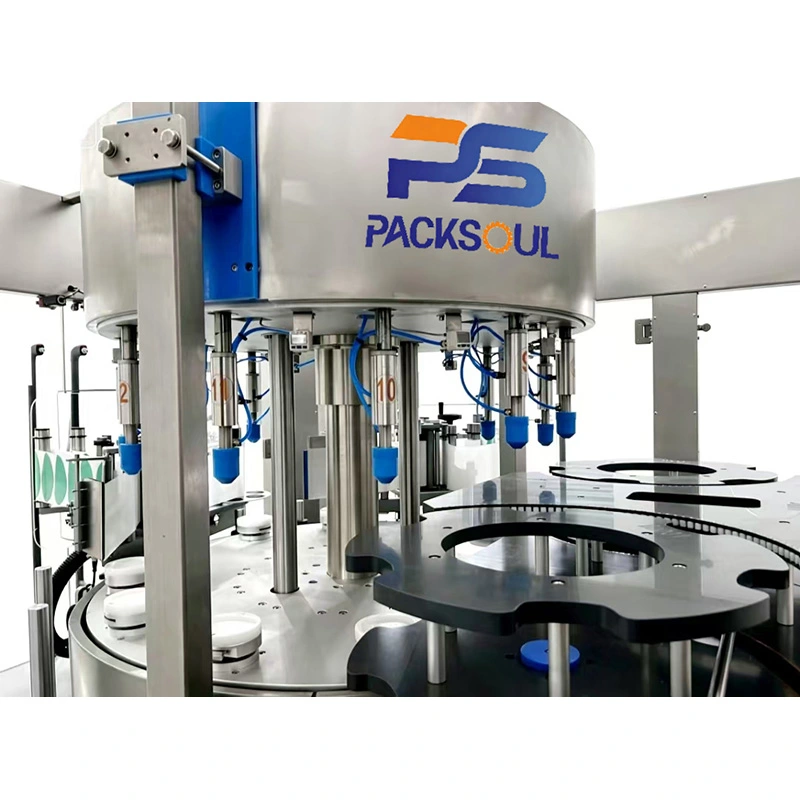

Jokainen asema käyttää itsenäistä servokäyttöistä kiinnitystä pullon vakaaseen sijoitteluun ja tasaiseen, hiljaiseen toimintaan suurella nopeudella.
Tukee tarkkaa etiketöintiä pullon sivuilla ja kulmissa. Erikoistelineet auttavat pitämään pitkät tarrat litteinä ja rypistymättöminä.
Merkintäpää tukee monisuuntaista säätöä. Työkaluton säätö tekee pullon vaihtamisesta nopeaa ja helppoa.
Päivitetty tarransyöttöjärjestelmä tarjoaa vakaan jännityksen ja tasaisen tarran levityksen vähentäen kuplia ja ryppyjä.
Servo-ohjattu tarrasyöttö varmistaa tarkan ja vakaan etiketin annostelun. Yksinkertainen automaattiohjaus tekee käytöstä helppoa.
Koneen pääkomponentit kehitetään ja valmistetaan itse. Varaosat ovat helposti saatavilla helpottamaan huoltoa.
CNC-koneistetut osat ja pölytiivis, vedenpitävä rakenne takaavat vakaan toiminnan kosteissa tuotantoympäristöissä.
Järjestelmä tarkkailee pullon virtausta ja havaitsee pullotukoksia. Kone pysähtyy automaattisesti, kun tapahtuu poikkeavia olosuhteita tai turvaluukku avataan.
| Malli | PSR-B120 |
| Merkintänopeus | 12000 BPH (pulloa tunnissa) |
| Säiliön halkaisija | 30–100 mm (Perustuu pullon pohjan halkaisijaan; Räätälöinti vaaditaan suurempia kokoja varten) |
| Säiliön korkeus | 100-400 mm |
| Suurin tarran korkeus | 200 mm |
| Suurin tarran leveys | 300 mm |
| Tarrarullan koko | Sisähalkaisija: Φ76,2 mm; Ulkohalkaisija: Φ400 mm |
| Koneen kokonaismitat | 4000 L × 2500 W × 2000 K mm |
| Työpöydän korkeus | 1000 ± 50 mm (muokattavissa) |

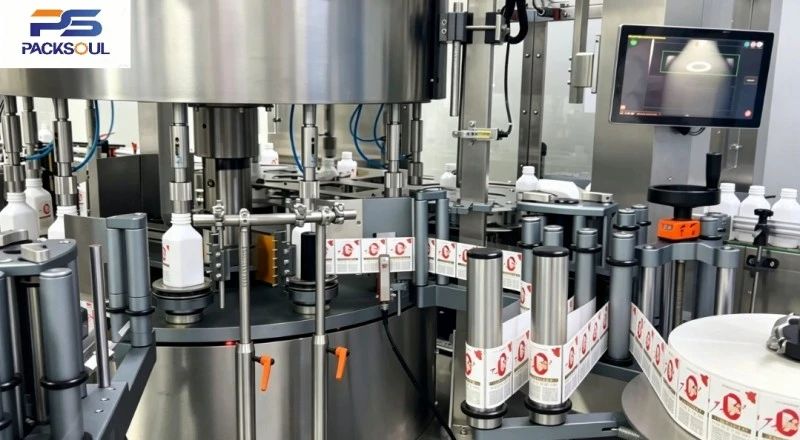

PACKSOUL Square Bottle itseliimautuva etikettikone käyttää pyörivää tähtipyörän paikannusjärjestelmää ja servo-ohjattua etiketin syöttöä. Pullot erotetaan ja syötetään kiertoasemalle järjestyksessä. Servokiinnikkeet pitävät ja asettavat jokaisen pullon turvallisesti, kun taas 12 itsenäistä servokiinnitystä säätävät pullon kulmaa esiasetetun ohjelman mukaan.

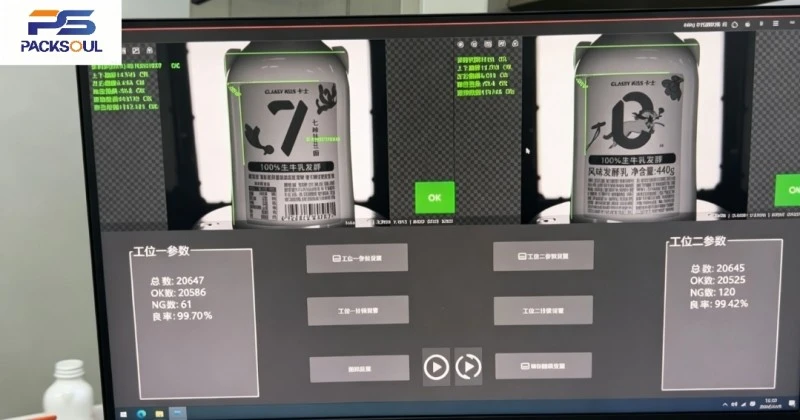

Paikannusjärjestelmä tunnistaa pullon asennon ja ohjaa servojärjestelmää tarkan kulman säätämiseksi. Servokäyttöinen etikettiasema syöttää tarroja, kun taas kulmatarrausharja tasoittaa tarroja sivuilla ja kulmissa. Merkinnän jälkeen pullot tyhjennetään tähtipyörällä. Koko prosessi suoritetaan automaattisesti.
Tämä neliönmuotoisen pullon itseliimautuva etikettikone soveltuu neliön ja suorakaiteen muotoisten säiliöiden suurien määrien merkitsemiseen eri teollisuudenaloilla.
Juomateollisuus: Neliömäiset mehupullot, maustepullot ja teejuomapullot.
Personal Care Industry: Neliönmuotoiset shampoopullot, litteät neliömäiset vartalonpesupullot ja tuoksusäiliöt.
Farmaseuttiset ja terveystuotteet: Neliönmuotoiset suulliset nestepullot ja terveystuotepullot.
Kemianteollisuus: Neliönmuotoiset reagenssisäiliöt ja pienet kemikaalirummut.
Kone soveltuu nopeille jatkuville tuotantolinjoille. Erikoismuotoisiin pulloihin on saatavilla räätälöityjä ratkaisuja.
Puhdista kuljetinketju, tähtipyörät, etikettipää ja valosähköiset tunnistimet päivittäin. Poista etiketin jäämät ja pöly.
Tarkista servomoottorit ja servokäytöt säännöllisesti. Säädä pullon kiinnityksiä ja etiketin asentoa tarvittaessa.
Kosteissa työpajoissa kuivaa sähkökaappi säännöllisesti.
Älä pese sähkökaappia tai servomoottoreita suoraan korkeapainevesipistoolilla.
Vapauta tarrarullan jännitystä ja pullon kiinnityspainetta pitkäaikaista sammutusta varten muodonmuutoksen ja liiman kertymisen estämiseksi.
Tarkista säännöllisesti turvasuojukset, turvaovien lukitukset ja kiinnikkeiden avaus- ja sulkemisjärjestelmä.

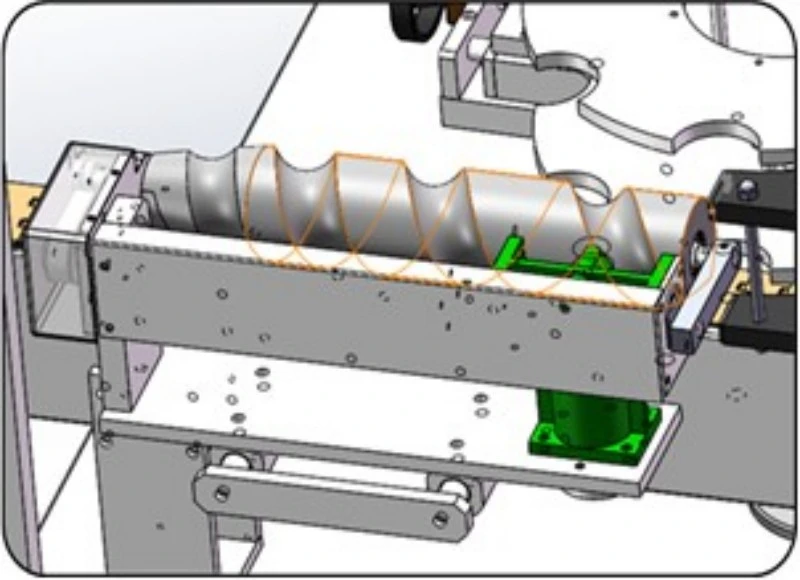

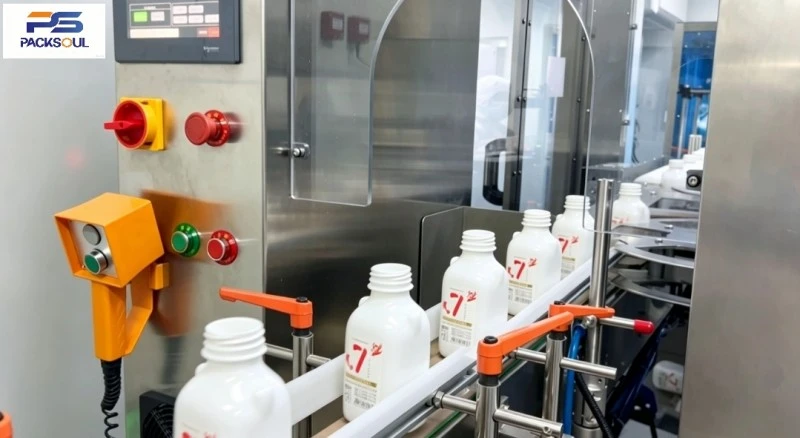

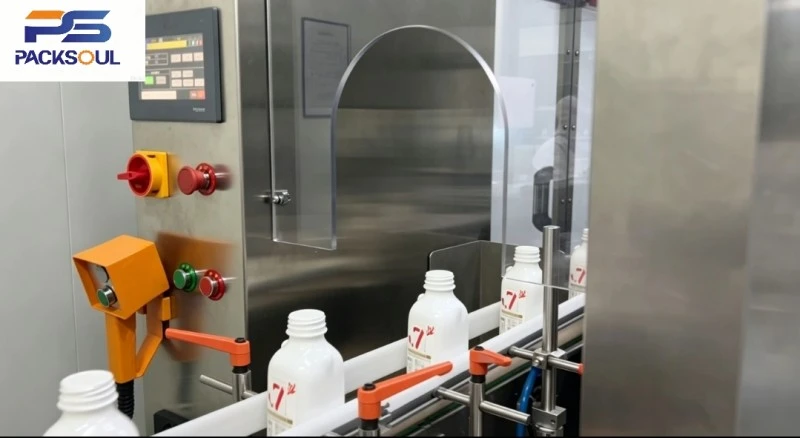

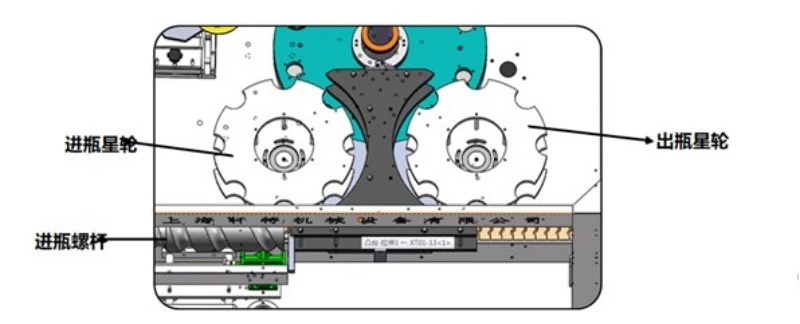

Neliönmuotoiset pullot syötetään kuljettimella, ja syöttöruuvi erottaa ne tasaisesti.

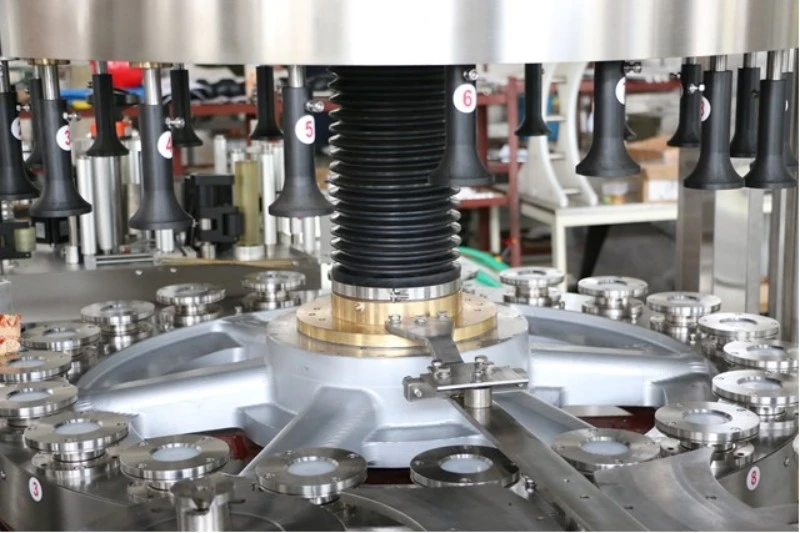

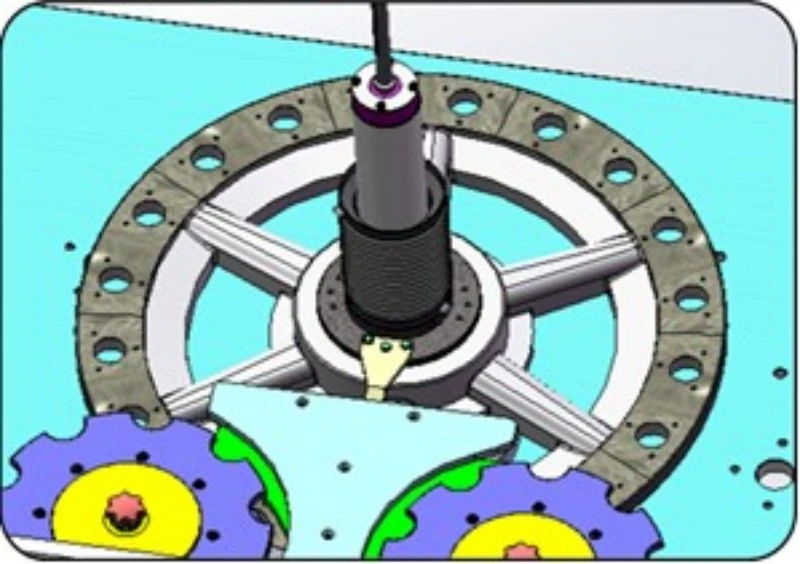

Syöttötähtipyörä siirtää pullot sujuvasti kiertoasemalle.
Servokiinnitys sulkee ja pitää pullon joka puolelta ja korjaa pullon kulmaa.
Servo-asemointijärjestelmä tunnistaa pullon asennon ja säätää kulmaa.
Servoteline kääntää pullon esiasetettuun etikettiasentoon ja lukitsee sen paikoilleen.
Servoetikettiasema syöttää etiketin, ja kulmaharja painaa sen tiukasti sivuille ja kulmiin.
Merkityt pullot tyhjennetään ulossyöttötähtipyörällä ja siirrytään seuraavaan prosessiin.
| Ei. | Komponentin nimi | Merkki |
| 1 | HMI | Schneider (Ranska) |
| 2 | Servo moottori | Schneider (Ranska) |
| 3 | Servo Drive | Schneider (Ranska) |
| 4 | Päämoottori | Schneider (Ranska) |
| 5 | Kuljettimen moottori | Transky (Italia) |
| 6 | PLC | Schneider (Ranska) |
| 7 | Taajuusmuuttaja | Schneider (Ranska) |
| 8 | Taajuusmuuttaja | Schneider (Ranska) |
| 9 | Läpinäkyvä tarra-anturi | LEUZE (Saksa) |
| 10 | Objektin tunnistusanturi (heijastava valosähköinen tyyppi) | SICK (Saksa) |
| 11 | Valosähköinen tunnistin (heijastava tyyppi) | SICK (Saksa) |
| 12 | Läheisyyskytkin | SICK (Saksa) |
| 13 | Hakkurivirtalähde | MW (Taiwan, Kiina) |
| 14 | Universaali vaihtokytkin | MOELLER (Saksa) |
| 15 | Hätäpysäytyskytkin | Schneider (Ranska) |
| 16 | Maavuodon katkaisija | Schneider (Ranska) |
| 17 | Miniatyyri katkaisija | Schneider (Ranska) |
| 18 | AC-kontaktori | Schneider (Ranska) |
| 19 | Pyörivä kooderi | Nemicon (Japani) |
| 20 | Sähköinen liukurengas | Senring |
| 21 | Painemittari | Panasonic (Japani) |
| 22 | Vision kamera | Hikvision |

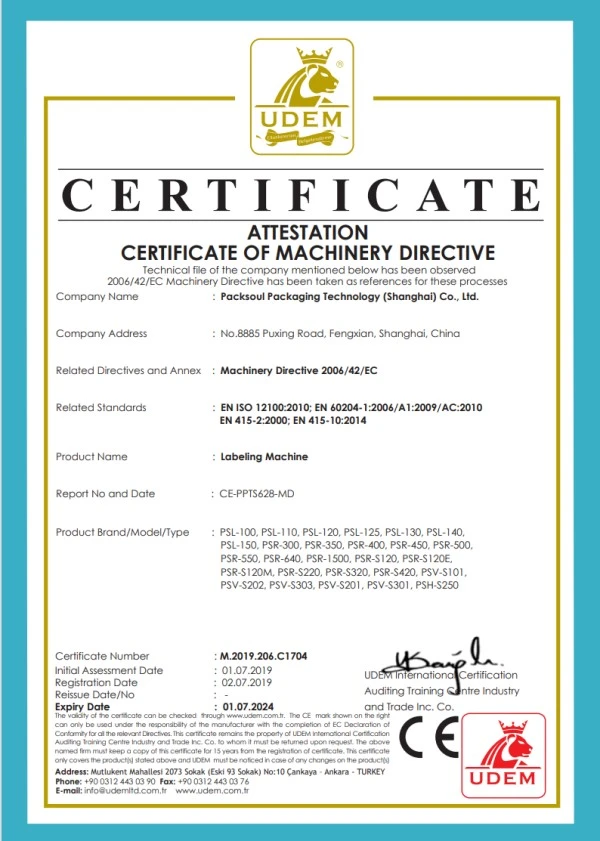

1. Kaikki sähkökomponentit täyttävät CE-standardit.
2. Kone on CNC-tarkkuuskoneistettu ja tiukka toleranssivalvonta takaa vakaan ja hiljaisen toiminnan. Neliönmuotoinen pullon etiketöintikone on erityisesti testattu pullon pitämiseen ja kulmamerkintöihin.
3. Jokaiselle koneelle tehdään jatkuva tyhjäkäyntitestaus ennen toimitusta, mukaan lukien merkintätarkkuus, servotoiminta ja turvapysäytystoiminnot.
4. Koneessa on suljettu pölytiivis ja korroosionkestävä rakenne ja 304 ruostumattomasta teräksestä valmistettu runko pidentää käyttöikää.
Useimmat pyörivät etikettikoneet on suunniteltu pyöreitä pulloja varten, ja niissä voi olla ongelmia, kuten pullon liikkuminen, etiketin ryppyjä kulmissa ja kohdistusvirheitä käytettäessä neliömäisille pulloille. PACKSOUL Square Bottle itseliimautuva etikettikone on suunniteltu erityisesti neliömäisille pulloille. Jokaisessa asemassa on itsenäinen servokiinnike ja ohjelmoitava elektroninen nokka, jossa on säädettävät parametrit tarkan kaksipuolisen ja kulman merkinnän takaamiseksi.

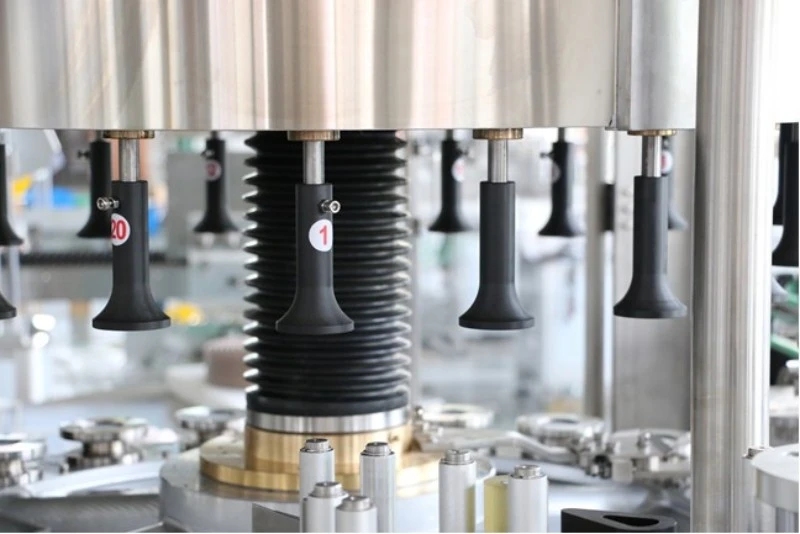

12 erillistä servokiinnitystä pitävät neliömäiset pullot vakaina nopean käytön aikana ja varmistavat sujuvan etiketin kulmien yli.
Kaikki pelti- ja koneistetut osat valmistetaan itse. Varaosat ovat varastossa nopeaa toimitusta ja huoltoa varten.
Nopeasti vaihdettavat modulaariset kiinnikkeet mahdollistavat helpon pullonvaihdon ilman työkaluja, mikä vähentää tuotantokatkoksia.
Turvalukitusjärjestelmä pysäyttää koneen automaattisesti pullon jumiutuessa tai oven avautuessa, mikä vähentää tuotteen ja koneen vaurioita.
Pölyn- ja vedenpitävä rakenne mahdollistaa vakaan toiminnan kosteissa elintarvike- ja henkilökohtaisen hygienian tuotantoympäristöissä.

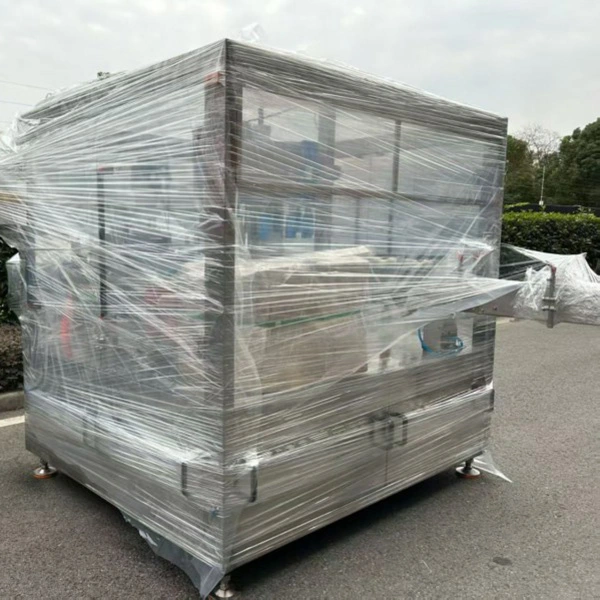

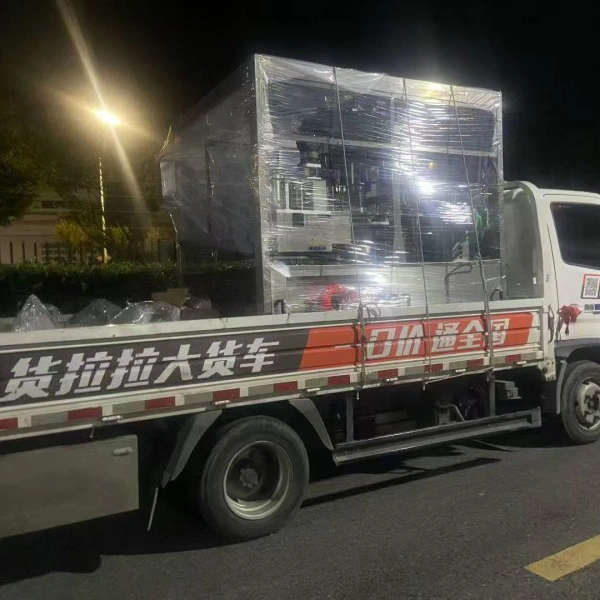

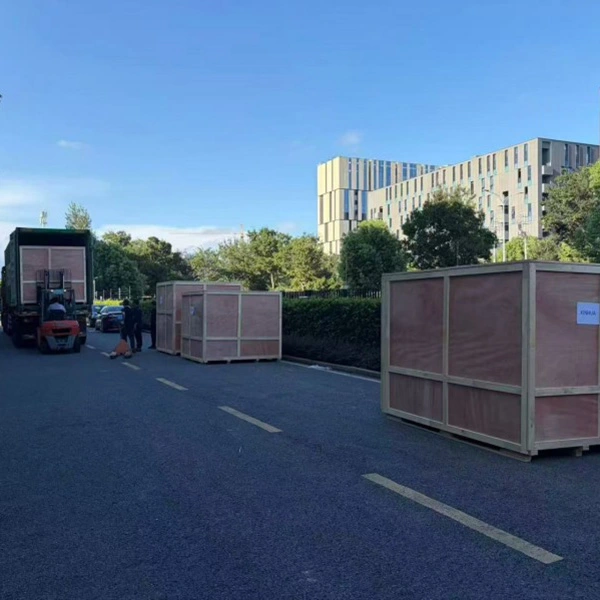

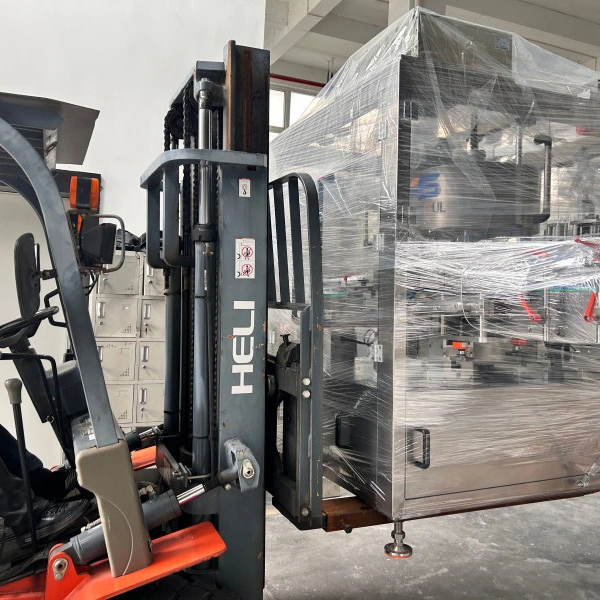

Vientilaatuisia savuttomia puulaatikoita käytetään turvalliseen pitkän matkan meri- ja lentokuljetuksiin, ja ne suojaavat iskuilta ja kosteudelta.
Keskeiset liikkuvat osat on vahvistettu erikseen estämään siirtyminen kuljetuksen aikana.
Lähetyksen mukana toimitetaan pakkausluettelot, tarkastusraportit, vaatimustenmukaisuustodistukset ja vientitulliasiakirjat.
FOB-, CIF- ja DDP-ehdot ovat saatavilla.
Insinöörit voivat tarjota paikan päällä asennuksen ja säätää konetta todellisten neliömäisten pullonäytteiden perusteella. Saatavilla on myös täydellinen tuotantolinjan integrointi ja käyttöönotto.
Paikan päällä tapahtuva koulutus kattaa koneen käytön, pullonvaihdon, parametrien säädön, perusvianmäärityksen ja päivittäisen huollon. Mukana on käyttöohjeita, kuvia ja videoita.
Koneella on 1 vuoden takuu. Ilmainen korjaus tarjotaan takuuaikana muista kuin ihmisperäisistä vioista. Elinikäinen huolto on saatavilla takuun jälkeen, ja osat veloitetaan erikseen.
Vianmääritystä varten on saatavilla etävideotuki. Insinööreille voidaan järjestää paikan päällä tukea monimutkaisiin ongelmiin. Tavalliset varaosat ovat varastossa ja toimitetaan normaalisti 3 työpäivän kuluessa tilausvahvistuksesta.
Huoltokirjanpitoa ylläpidetään, ja teknikkomme seuraavat säännöllisesti koneen toimintaa ja tarjoavat tuotanto- ja huoltotukea.
PackSoulilla on laaja kokemus pyörivistä etiketöintilaitteista teolliseen tuotantoon. Neliömäisten pullojen etiketöintikoneitamme käytetään ulkomaisilla markkinoilla Euroopassa, Kaakkois-Aasiassa, Lähi-idässä, Etelä-Amerikassa ja Afrikassa.

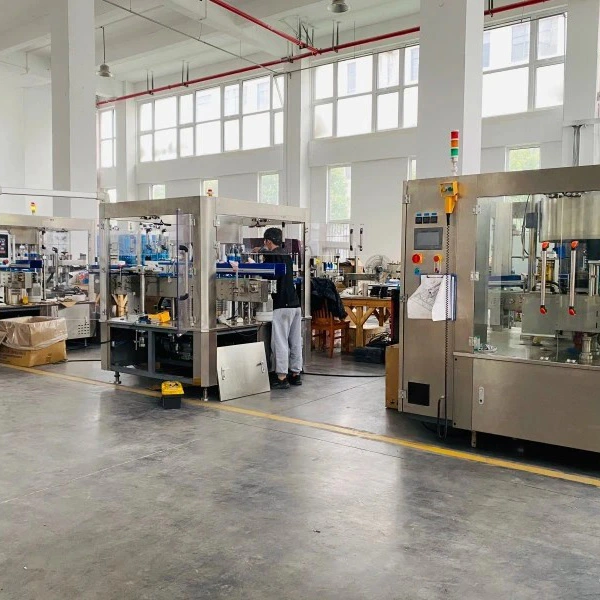

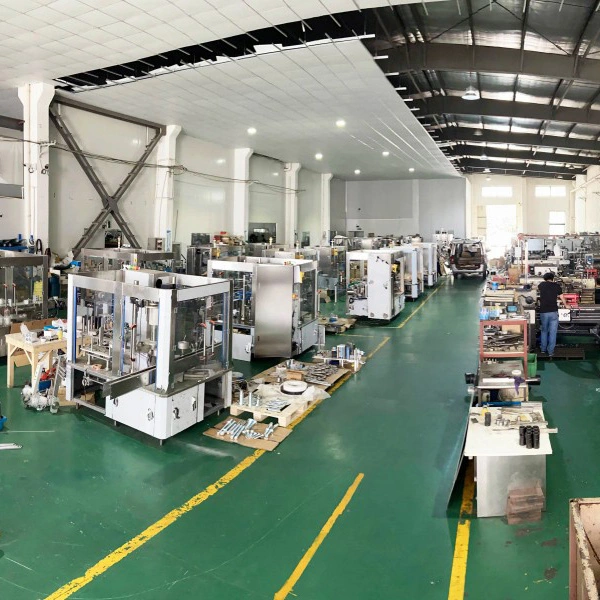

Tilamme kattavat T&K:n, tarkkuuskoneistuksen ja koneiden testauksen integroidun tuotanto- ja huoltotiimin tukemana. Olemme saaneet valmiiksi etikettiprojektit mauste-, hygienia- ja lääkesovelluksiin sekä automatisoidut tuotantolinjat ulkomaisille asiakkaille.
V: Kyllä. Se tukee yksipuolista, kaksipuolista ja kulmamerkintää neliön ja suorakaiteen muotoisille säiliöille. Litteät pullot voidaan käsitellä vaihtamalla kiinnitysmoduulia. Erikoismuotoisiin pulloihin on saatavilla räätälöityjä ratkaisuja.
V: Kyllä. Nopeutta voidaan säätää jatkuvasti vastaamaan tuotantolinjaa.
V: Kyllä. Kiinnitysmoduulit ovat nopeita vaihtaa, ja useimmat säädöt ovat ilman työkaluja.
V: Jokainen asema voi asettaa pitovoiman ja kulman itsenäisesti. Tämä pitää pullot vakaina suurella nopeudella ja parantaa kulmamerkintöjen tarkkuutta.
V: Kyllä. Kone on suunniteltu veden-, pöly- ja korroosionkestäväksi kosteissa ympäristöissä.
V: Kyllä. Kokeneet insinöörit voidaan lähettää ulkomaille asennusta, käyttöönottoa ja käyttäjäkoulutusta varten.
