Tarjoamme täydellisen valikoiman pyöriviä ja lineaarisia etiketöintikoneita – mukaan lukien 12/16/24-aseman kuumasulate OPP-mallit ja 4/6/8/12/16/24-aseman liimatarraversiot – suunniteltu juoma-, kosmetiikka-, lääke- ja päivittäisiin kemiallisiin sovelluksiin.

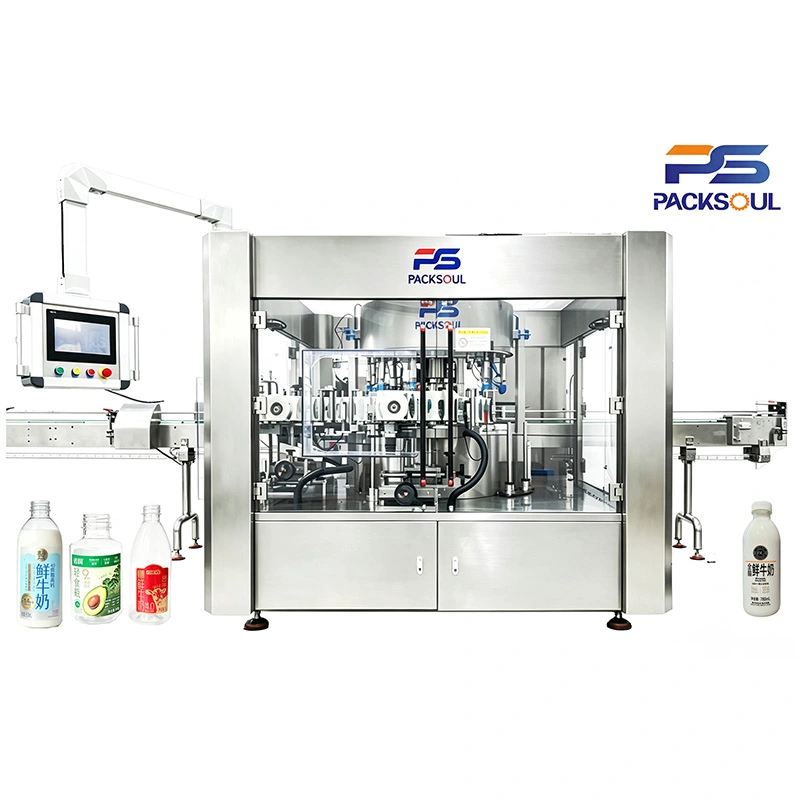

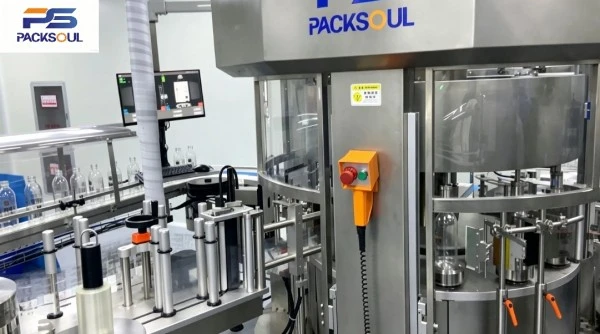

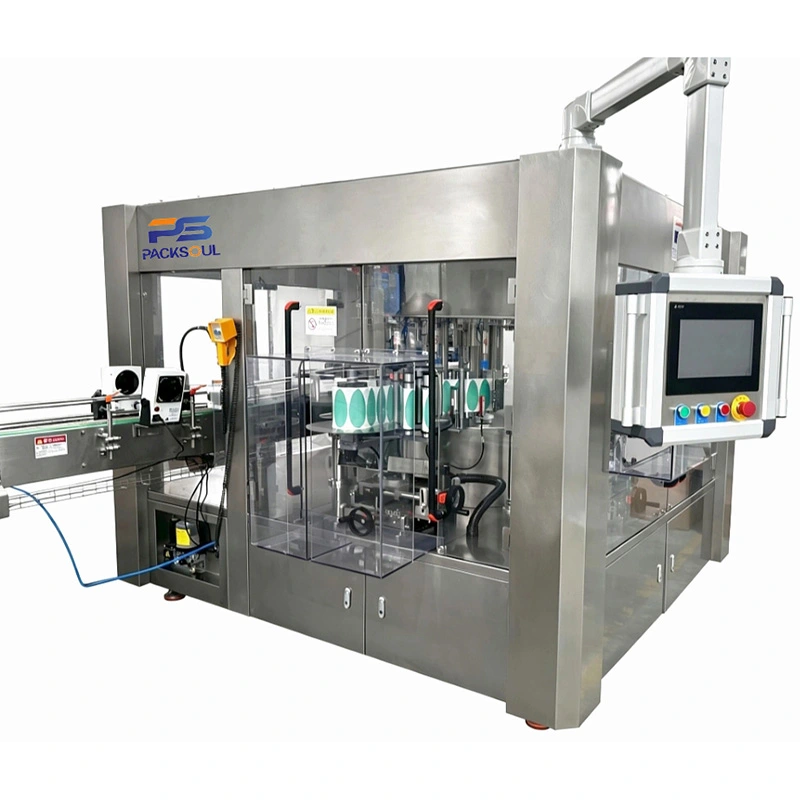

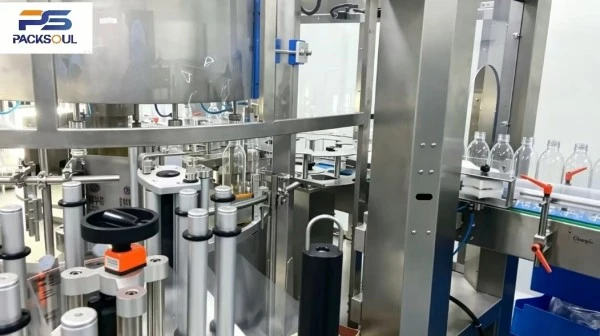

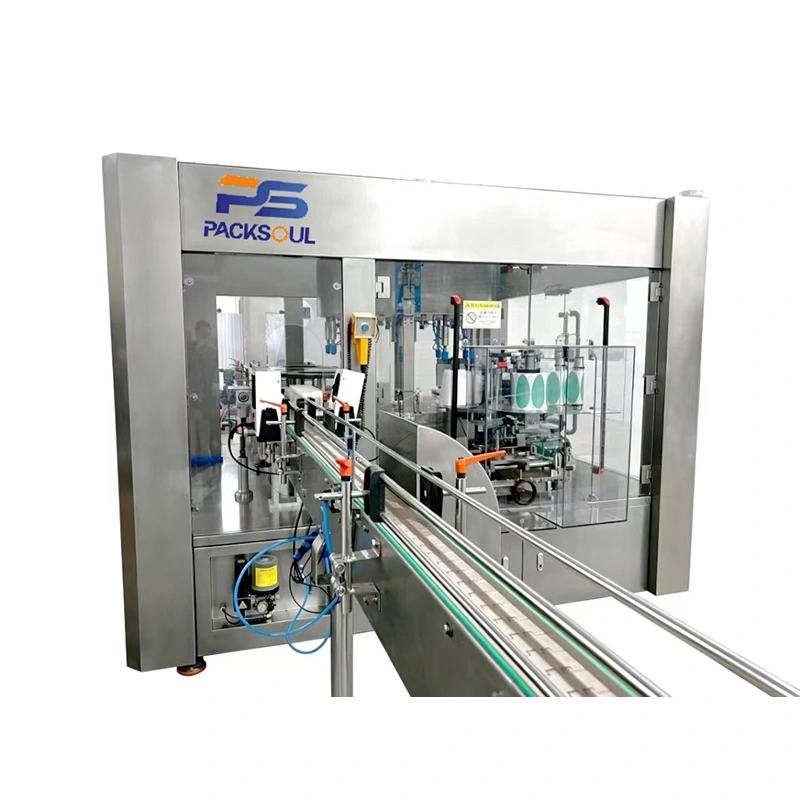

Pyörivä pyöreä pullon itseliimautuva etikettikone on nopea automaattinen etiketöintikone, jossa on pyörivä asemointijärjestelmä, joka on erityisesti suunniteltu erilaisiin pyöreisiin säiliöihin. Se voi kiinnittää yksittäisiä tai kaksinkertaisia tarroja korkealla paikannustarkkuudella.
Kone koostuu alustasta, kuljetinjärjestelmästä, pyörivästä pöydästä, etiketöintiasemasta, servopaikannusjärjestelmästä ja sähköisestä ohjausjärjestelmästä. Tarkka tähtipyörä erottaa pullot, kun taas itsenäiset servokäyttöiset pullonpidikkeet ohjaavat nopeutta ja sijoittavat jokaisen pullon tarkasti vaadittuun etikettikohtaan.
Kone voi toimia itsenäisesti tai integroida täyttö- ja korkkilinjojen kanssa. Sitä käytetään laajalti pyöreiden pullojen suurien volyymien valmistukseen eri teollisuudenaloilla.

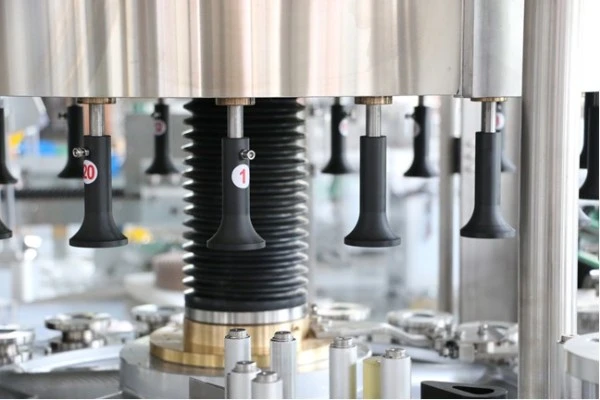

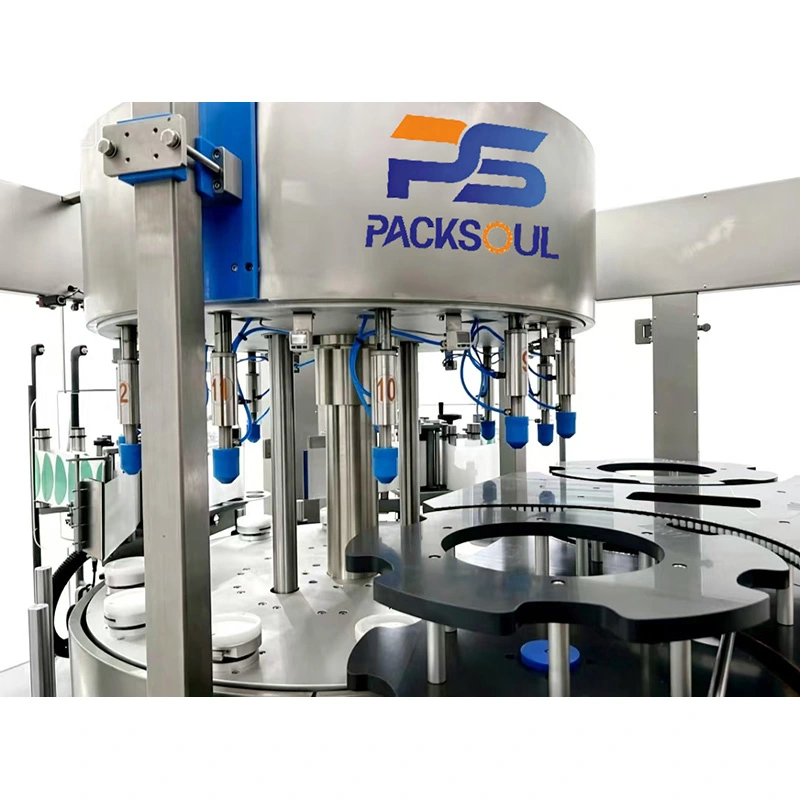

12 aseman pyörivä rakenne Kompakti koneisto, jossa on sisäänrakennettu pullonsyöttö ja tyhjennys. Jokainen pullonpidike on itsenäisesti servokäyttöinen tasaisen ja vakaan toiminnan takaamiseksi.
Mekaaninen asemointi varmistaa tarkan merkinnän halutussa paikassa. Säädettävät pullonpidikkeet tukevat eri pullokokoja ja pitkiä etikettejä.

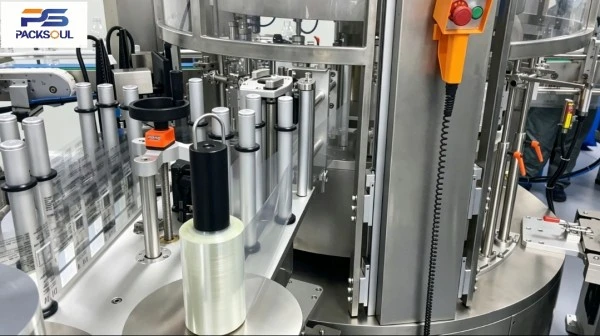

Merkintäpää tukee monisuuntaista säätöä. Asentoa ja kulmaa voidaan säätää nopeasti ilman erikoistyökaluja.
Päivitetty tarran kireysjärjestelmä tarjoaa tasaisen ja vakaan tarransyötön, mikä auttaa vähentämään tarran katkeamista ja kohdistusvirheitä.
Servoohjattu tarrasyöttö varmistaa tarkan ja johdonmukaisen tarran kiinnityksen. Helppo parametrien säätö yksinkertaistaa käyttöä.
Tärkeimmät komponentit valmistetaan itse, ja varaosat ovat helposti saatavilla kätevää huoltoa ja nopeaa huoltoa varten.
Tarkkuuskoneistetut komponentit ja suljettu rakenne tarjoavat vakaan toiminnan ja hyvän suojan pölyä ja kosteutta vastaan.
Kone tarkkailee pullon virtausta, säätää nopeutta automaattisesti ja pysähtyy, kun pullot jumiutuvat. Suojakansi pysäyttää koneen avattaessa.
| Parametrikohde | Specification Value |
| Malli | PSR-B120 |
| Merkintänopeus | 12000 BPH (pulloa tunnissa) |
| Säiliön halkaisija | 30-100 mm (perustuu pullon pohjan halkaisijaan, räätälöity isompia kokoja varten) |
| Säiliön korkeus | 100-400 mm |
| Merkin maksimikorkeus | 200 mm |
| Tarra Max Leveys | 300 mm |
| Tarrarullan mitat | Sisä: Φ76.2mm, Ulompi: Φ400mm |
| Koko koneen koko | L4000 × L2500 × K2000 mm |
| Työpöydän korkeus | 1000±50 mm (voidaan mukauttaa) |

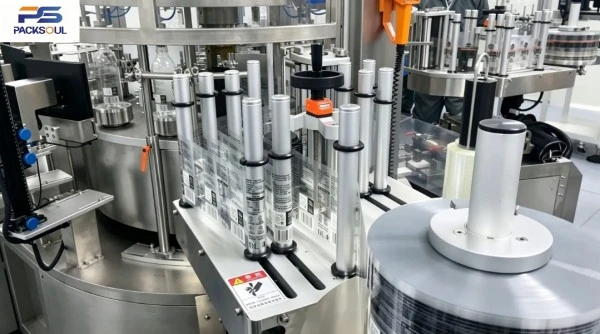

PACKSOUL-pyörivän pyöreän pullon itseliimautuva etikettikone käyttää pyörivää tähtipyörän paikannusjärjestelmää ja servokäyttöistä tarransyöttöä automaattiseen etiketöintiin.
Pullot erotetaan tasaisesti ja siirretään pyörivälle pöydälle. Pullonpitimet pyörivät ennalta asetettujen parametrien mukaan, kun taas paikannusjärjestelmä havaitsee tarvittavan etikettipisteen ja ohjaa pullon kulmaa tarkasti. Servoetiketointiasema kiinnittää etiketin ja harjatela tasoittaa sen pullon pinnalle. Valmiit pullot tyhjennetään sitten automaattisesti, jolloin koko etiketöintiprosessi on valmis.
Pyörivä pyöreä pullon itseliimautuva etiketöintikone soveltuu suurten määrien pyöreiden pullojen etiketöintiin useilla teollisuudenaloilla.
Juoma: Maitopullot, mehupullot, kivennäisvesipullot ja teepullot
Henkilökohtainen hoito: Shampoopullot, eteeristen öljyjen pullot ja hajuvesipullot
Farmaseuttiset tuotteet ja terveydenhuolto: Suun kautta otettavat nestepullot ja terveyslisäpullot
Kemikaalit: Reagenssipullot ja pienet teollisuuskemikaalisäiliöt
Soveltuu nopeille jatkuvatoimisille tuotantolinjoille. Erikoismuotoisiin pulloihin on saatavilla räätälöityjä ratkaisuja
Puhdista kuljetinketju, tähtipyörä, etikettipää ja valosähköiset tunnistimet päivittäin. Poista etiketin jäämät ja pöly.
Tarkista servomoottorit ja servokäytöt säännöllisesti ja kalibroi merkintöjen asennon tarkkuus tarvittaessa.
Kosteissa ympäristöissä kuivaa sähköinen ohjauskaappi säännöllisesti sähkökomponenttien suojaamiseksi.
Älä käytä korkeapaineista vettä sähkökaapin tai servomoottorien puhdistamiseen vesivahinkojen ja oikosulkujen välttämiseksi.
Vapauta tarrarullan jännitystä pitkäaikaista sammutusta varten, jotta liima ei tarttuisi rulliin ja akseleihin.
Tarkista säännöllisesti turvakansi ja oven lukitus varmistaaksesi oikean ja luotettavan toiminnan.

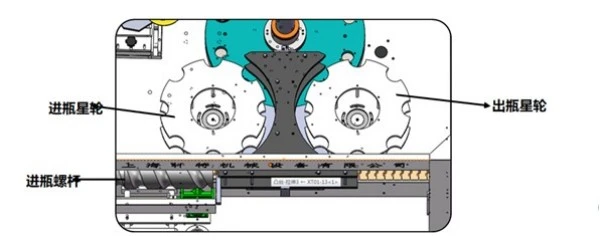

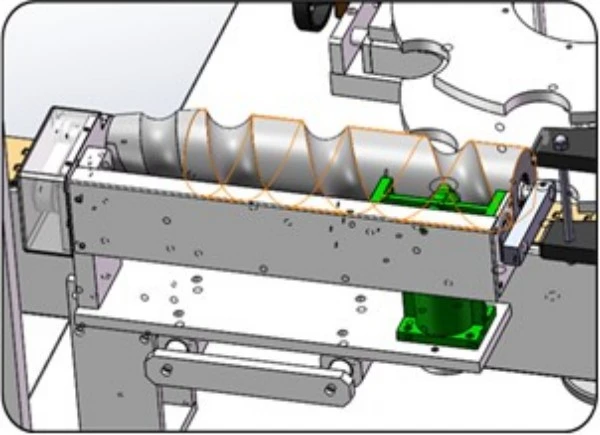

Pullot kuljetetaan koneeseen säännöllisessä virtauksessa. Syöttöruuvi erottaa lähekkäin olevat pullot tasaisin välein.

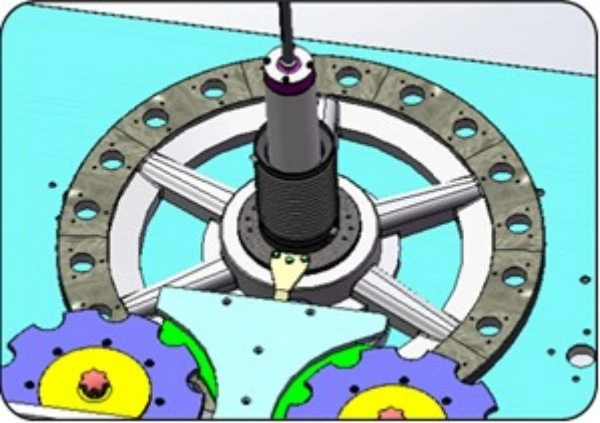

Syöttötähtipyörä siirtää pullot sujuvasti pyörivälle pöydälle.
Pullonpidike kiinnittää pullon, kun servomoottori on valmis sijoitettavaksi.
Paikannusjärjestelmä tunnistaa pullon vertailupisteen ja lähettää kiertokomennon.
Servokäyttöinen pullonpidike kääntää pullon esiasetettuun etikettikulmaan.
Servoetikettiasema annostelee etiketin ja harjamekanismi painaa sen tiukasti pullon pintaan.
Valmiit pullot siirretään ulos purkaustähtipyörän kautta ja siirretään seuraavaan tuotantoprosessiin.
| Ei. | Komponentin nimi | Merkki |
| 1 | HMI | Schneider (Ranska) |
| 2 | Servo moottori | Schneider (Ranska) |
| 3 | Servo Drive | Schneider (Ranska) |
| 4 | Päämoottori | Schneider (Ranska) |
| 5 | Kuljettimen moottori | TRANSTECNO (Italia) |
| 6 | PLC | Schneider (Ranska) |
| 7 | Taajuusmuuttaja | Schneider (Ranska) |
| 8 | Taajuusmuuttaja | Schneider (Ranska) |
| 9 | Läpinäkyvä tarra-anturi | LEUZE (Saksa) |
| 10 | Objektin tunnistusanturi (heijastava valosähköinen tyyppi) | SICK (Saksa) |
| 11 | Valosähköinen tunnistin (heijastava tyyppi) | SICK (Saksa) |
| 12 | Läheisyyskytkin | SICK (Saksa) |
| 13 | Hakkurivirtalähde | MW (Taiwan, Kiina) |
| 14 | Universaali vaihtokytkin | MOELLER (Saksa) |
| 15 | Hätäpysäytyskytkin | Schneider (Ranska) |
| 16 | Maavuodon katkaisija | Schneider (Ranska) |
| 17 | Miniatyyri katkaisija | Schneider (Ranska) |
| 18 | AC-kontaktori | Schneider (Ranska) |
| 19 | Pyörivä kooderi | Nemicon (Japani) |
| 20 | Sähköinen liukurengas | Senring |
| 21 | Painemittari | Panasonic (Japani) |
| 22 | Vision kamera | Hikvision |

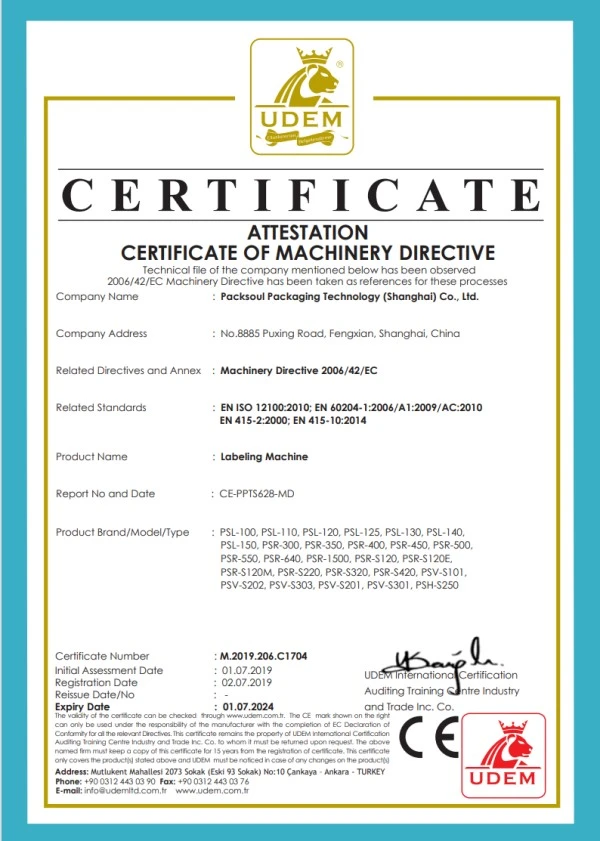

Kaikki sähkökomponentit täyttävät CE-sertifiointivaatimukset.
CNC-tarkkuustyöstöä käytetään koko koneessa, ja tiukka toleranssivalvonta takaa luotettavan ja hiljaisen toiminnan pitkän aikavälin nopean tuotannon aikana.
Jokaiselle koneelle tehdään jatkuvat kuormittamattomat ikääntymistestit ennen toimitusta, ja merkintöjen tarkkuus, servo-synkronointi, turvapysäytys ja hälytystoiminnot tarkastetaan täysin.
Koneessa on suljettu, pölyn- ja korroosionkestävä rakenne ja 304 ruostumattomasta teräksestä valmistettu päärunko, joka takaa pitkän käyttöiän.

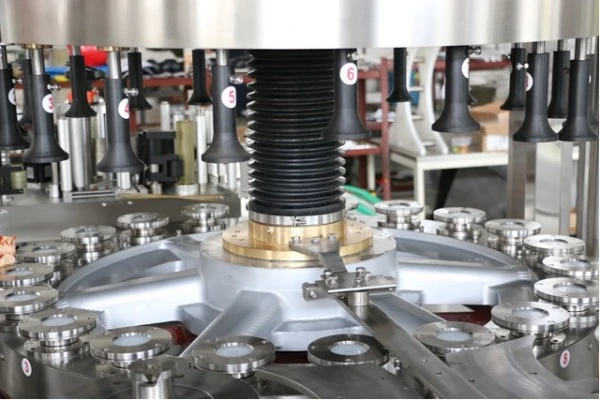

Toisin kuin tavalliset pyörivät etikettikoneet, joissa on yksi pääakseli, PACKSOUL-pyörivä itseliimautuva etikettikone käyttää 12 itsenäisesti servokäyttöistä pullonpidikettä, joissa on ohjelmoitava elektroninen nokkaohjaus. Jokaista asemaa voidaan säätää erikseen tarkkaan paikannukseen, jopa monimutkaisten pyöreiden pullojen kohdalla.
Tasainen ja vakaa toiminta suurella nopeudella. Pitkät etiketit voidaan myös levittää tasaisesti.
Tärkeimmät komponentit valmistetaan itse ja niitä pidetään varastossa nopeamman toimituksen, huollon ja varaosatuen takaamiseksi.
Ilmaiset vaihtoosat nopeuttavat pullon kokoa ja vähentävät tuotantokatkoksia.
Kone pysähtyy automaattisesti pullon jumiutuessa tai turvaluukun avautuessa, mikä vähentää koneen vaurioita ja materiaalihukkaa.
Mukana oleva rakenne takaa luotettavan ja pitkäaikaisen toiminnan kosteissa elintarvike- ja henkilökohtaisen hygienian hoitoympäristöissä.

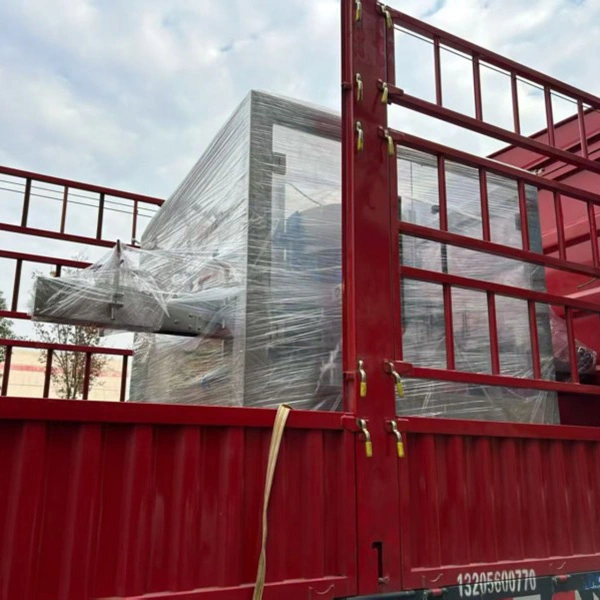

1. Savuton puukotelo vedenpitävällä, iskunkestävällä ja kosteudenkestävällä suojalla meri- ja lentokuljetuksiin.
2. Keskeiset liikkuvat osat on vahvistettu estämään siirtyminen kuljetuksen aikana.
3. Pakkausluettelo, tarkastusraportti, vaatimustenmukaisuustodistus ja vientitulliasiakirjat toimitetaan.
4. FOB-, CIF- ja DDP-kauppaehdot ovat saatavilla.

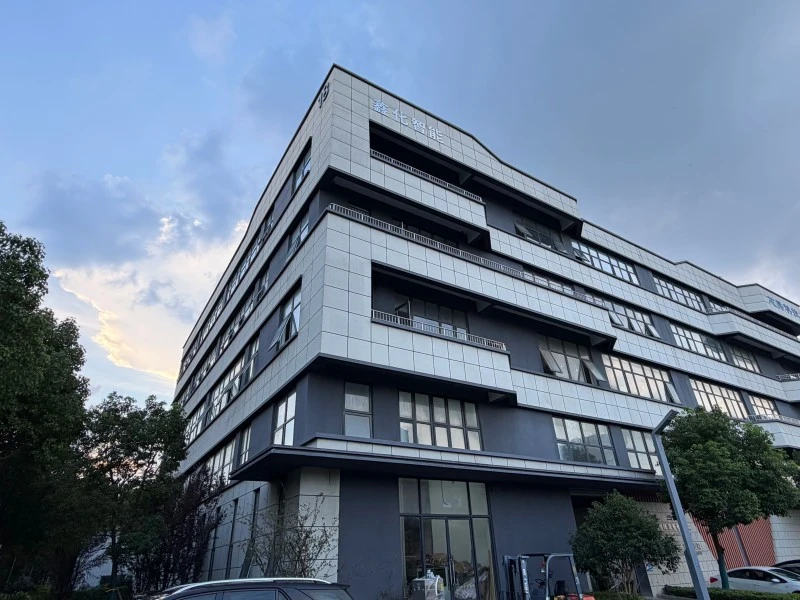

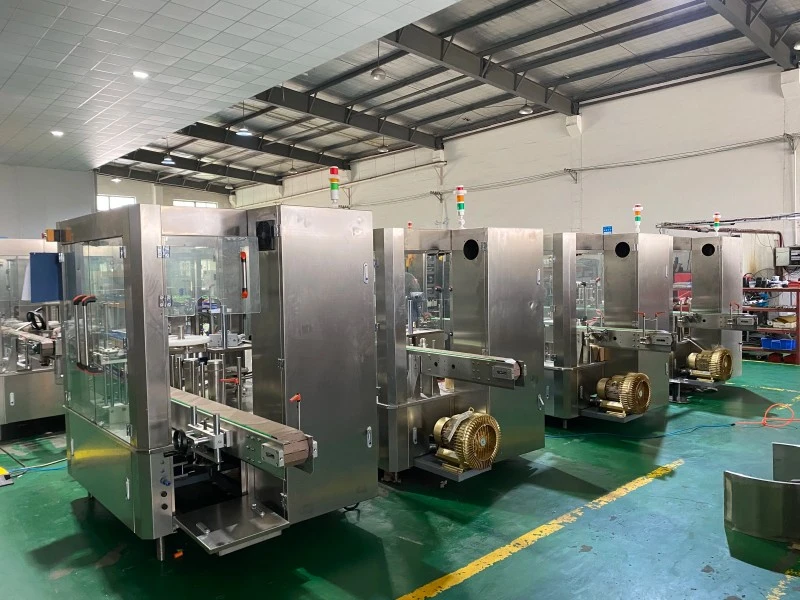

PackSoul keskittyy nopeiden pyörivien etiketöintikoneiden kehittämiseen ja valmistukseen. Pyörivän pyöreän pullon itseliimautuvat etikettikoneemme toimitetaan asiakkaille eri merentakaisille markkinoille, mukaan lukien Eurooppa, Kaakkois-Aasia, Lähi-itä, Etelä-Amerikka ja Afrikka.

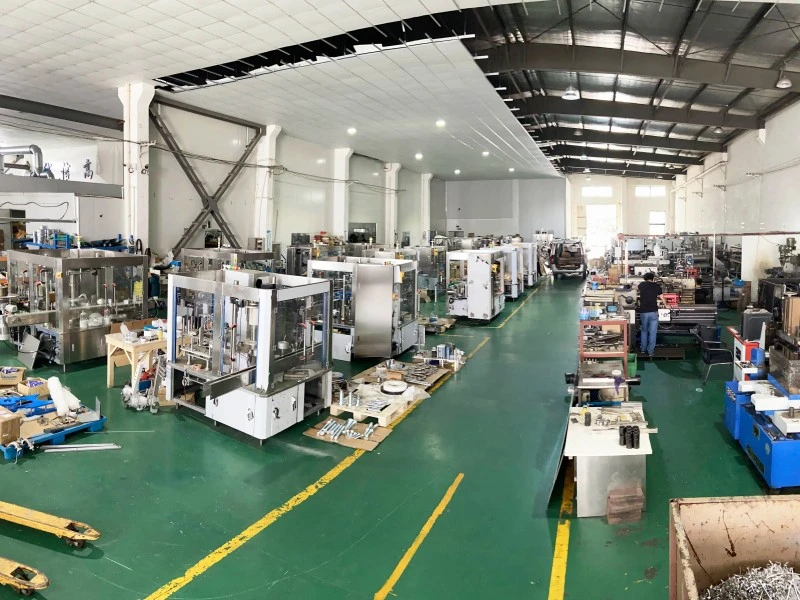

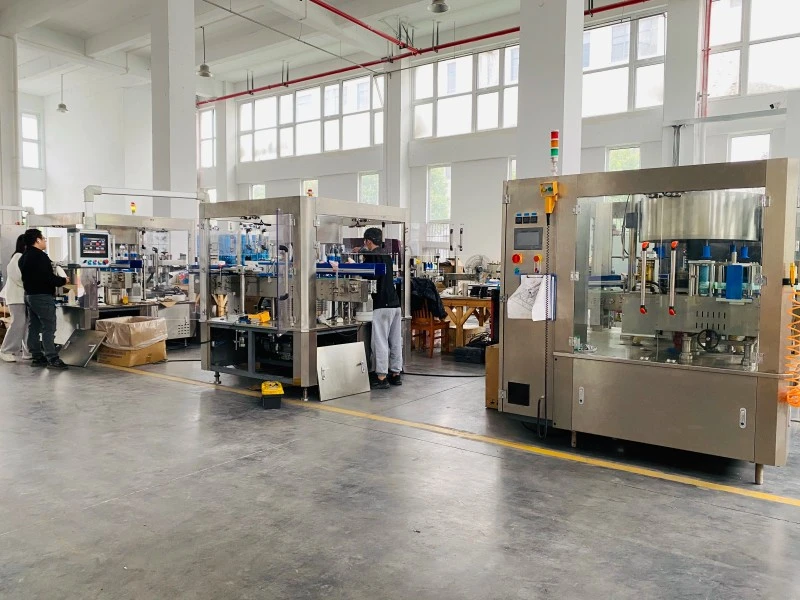

Tarjoamme integroitua valmistus- ja teknistä tukea talon sisäisten T&K-, koneistus- ja konetestausominaisuuksien avulla. Laitteitamme käytetään juoma-, henkilökohtaisen hygienian hoito- ja lääkesovelluksissa, ja meillä on kokemusta kokonaisista merkintälinjaprojekteista ulkomaisille asiakkaille.
Insinöörit voidaan järjestää asentamaan ja ottamaan käyttöön koneen asiakkaan paikan päällä, mukaan lukien erikokoiset pullot. Täydellisten täyttölinjojen osalta voimme auttaa myös linjan integroinnissa ja käyttöönotossa. Aikataulu voidaan sopia asiakkaan työmaaehtojen mukaan.
Paikan päällä suoritettava koulutus kattaa koneen käytön, pullonvaihdon, parametrien säätämisen, perusvianmäärityksen ja päivittäisen huollon. Mukana on myös käyttöoppaat.
Koneella on vuoden takuu hyväksymisen jälkeen. Muut kuin ihmisperäiset viat korjataan takuuaikana maksutta. Takuun jälkeen elinikäinen huolto tarjotaan vain varaosien hinnalla.
Vianmääritystä varten tarjotaan etävideotuki. Suurissa ongelmissa insinööri voidaan järjestää huoltoon paikan päällä 24 tunnin sisällä. Tavalliset varaosat säilytetään varastossa ja lähetetään normaalisti 3 työpäivän kuluessa tilausvahvistuksesta, juhlapyhiä lukuun ottamatta.
Huoltokirjaa ylläpidetään, ja tekninen tiimimme seuraa säännöllisesti koneen toimintaa tarjotakseen oikea-aikaista tukea huolto- ja tuotantoongelmissa.
V: Se on suunniteltu pääasiassa pyöreiden pullojen tarkkaan sijoittamiseen ja merkitsemiseen. Se pystyy käsittelemään myös joitain tavallisia neliömäisiä säiliöitä. Erikoismuotoisille pulloille on saatavilla räätälöityjä ratkaisuja.
V: Kyllä. Nopeutta voidaan säätää jatkuvasti vastaamaan koko tuotantolinjan tuotantonopeutta.
V: Ei. Avainten vaihtoosat on nopea irrottaa, ja useimmat säätöpisteet voidaan asettaa ilman työkaluja, mikä tekee vaihtamisesta nopeaa ja helppoa.
V: Jokaisella pullonpitimellä on itsenäisesti ohjelmoitava kiertokäyrä, joka tarjoaa paremman paikannustarkkuuden pitkille tarroille ja erityisille etiketöintisovelluksille.
V: Kyllä. Koneessa on veden-, pölyn- ja korroosionkestävä rakenne ja se toimii luotettavasti kosteissa ympäristöissä. Sähkökaapin säännöllistä huoltoa ja kosteudenpoistoa suositellaan.
V: Kyllä. Kokeneet insinöörit voidaan lähettää ulkomaille asennusta, käyttöönottoa ja käyttökoulutusta varten.
